| СИЛАР-КСП-1 | СИЛАР-КСП-2 | СИЛАР-КСП-3 | СИЛАР-КСП-4 | СИЛАР-КСП-5 | |
| Размер | 120х120х90 | 130х130х85 | 160х160х90 | 150х150х120 | 250х250х120 |
| Клеммный набор | 4х10мм² или 9х2,5мм² | 4х10мм² или 9х2,5мм² | 7х10мм² | 7х10мм² | 12х35мм² |
| Способ крепления | УВ или кронштейн РВ | 2 кронштейна РВ | |||
| Количество кабельных вводов | 0 — 3 | 0 — 3 | 0 — 6 | 0 — 6 | 2 — 6 |
| Максимальный рабочий ток, А | До 50 | До 50 | До 50 | До 50 | До 110 |
| Маркировка взрывозащиты | 1 Exe II T6…T3 Gb | ||||
| Максимальное напряжение, однофазной нагрузки В | До 550 | ||||
| Степень пылевлагозащиты | IP66 | ||||
| Диапазон температур окружающей среды, °С |
От минус 60 до плюс 55 |
||||
Для подвода питания к нагревательным секциям и подключения датчиков температуры рекомендуется использовать следующие взрывозащищенные клеммные коробки из полиэстера армированного стекловолокном

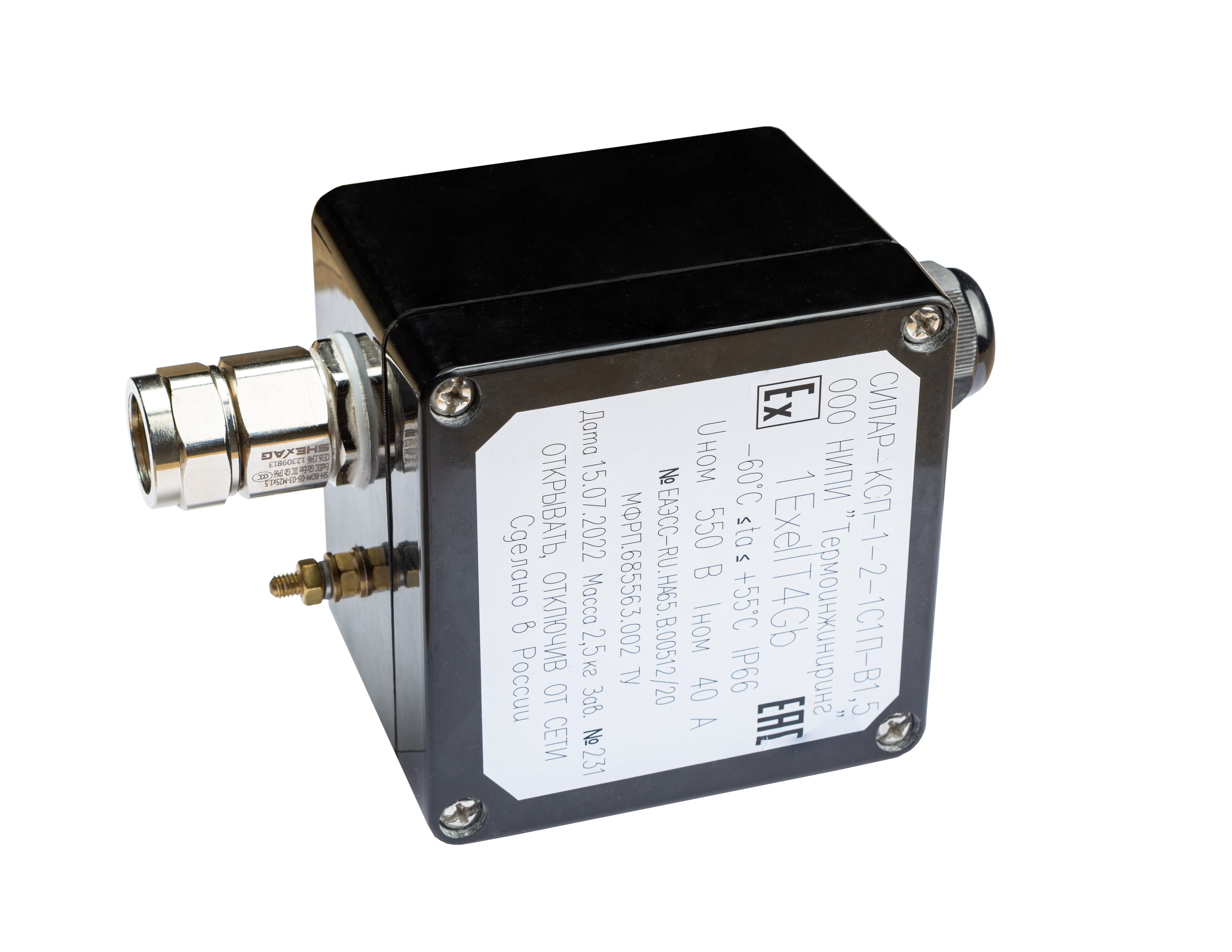

Структура условного обозначения коробок СИЛАР-КСП:
СИЛАР-КСП-Х1-Х2-Х3-УВ-ИС-ДУ-Х4-Х5- МФРП. 685563.002 ТУ, где:
Х1 - типоразмер коробки (1-5);
Х2 – назначение коробки 1- Подключение нагревательных лент
2-Подключение датчиков температуры 3-Подключение силовых или резистивных кабелей
Х3 – количество кабельных вводов или заглушек каждого типоразмера: С-для бронированного
кабеля П-для небронированного Г-греющий кабель;

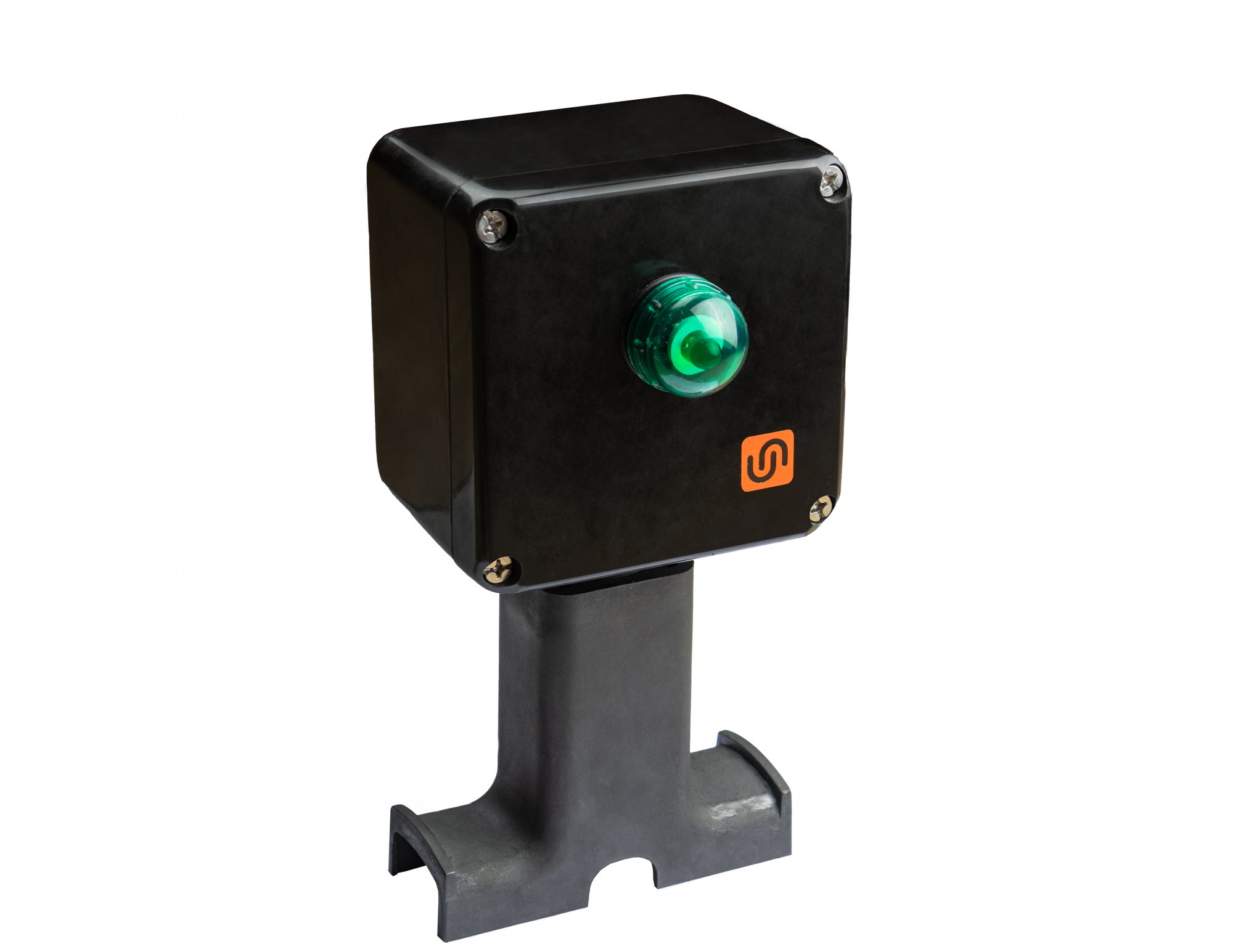

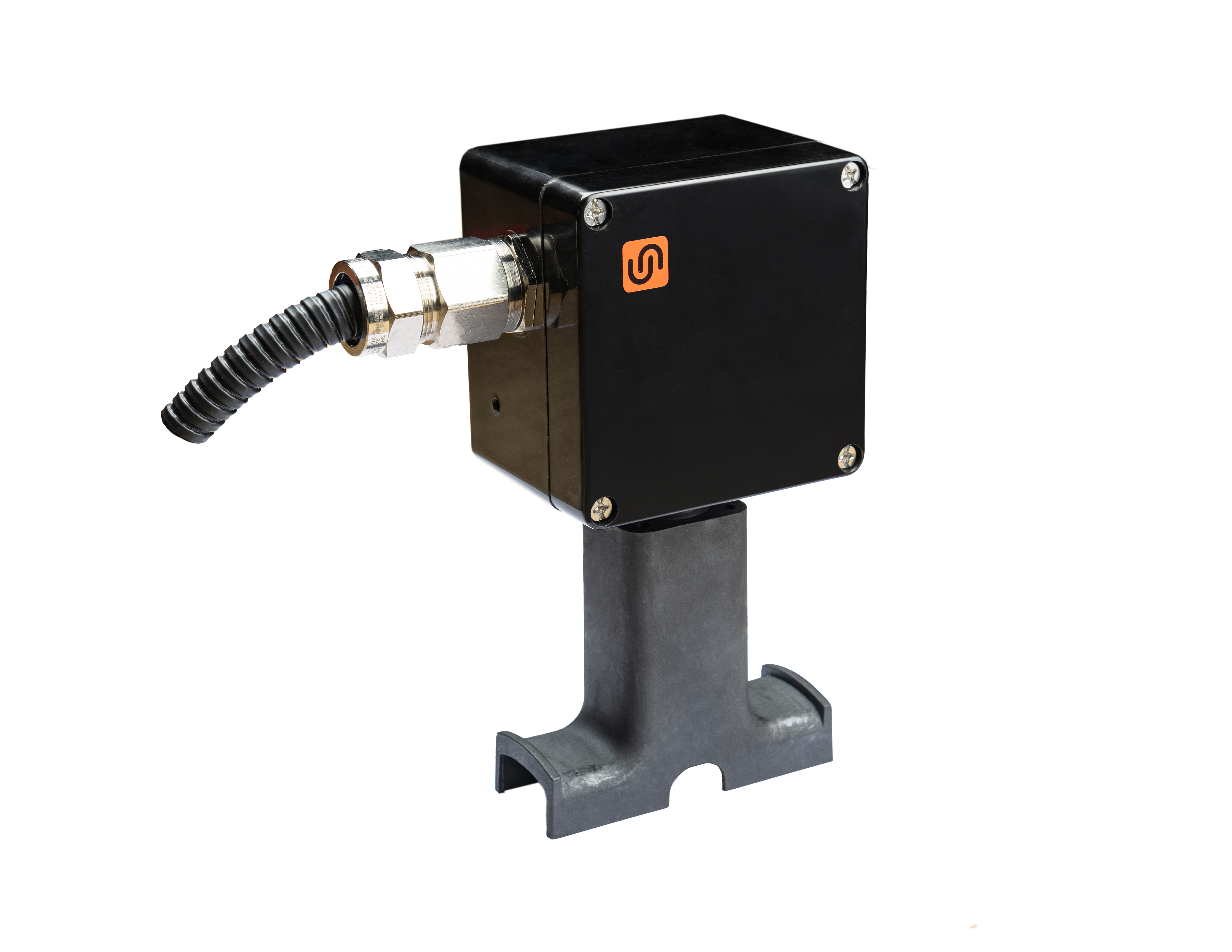

УВ - устройство ввода (стойка) для греющего кабеля соединительной, в том случае, если
устройство ввода не требуется, индекс не указывается;

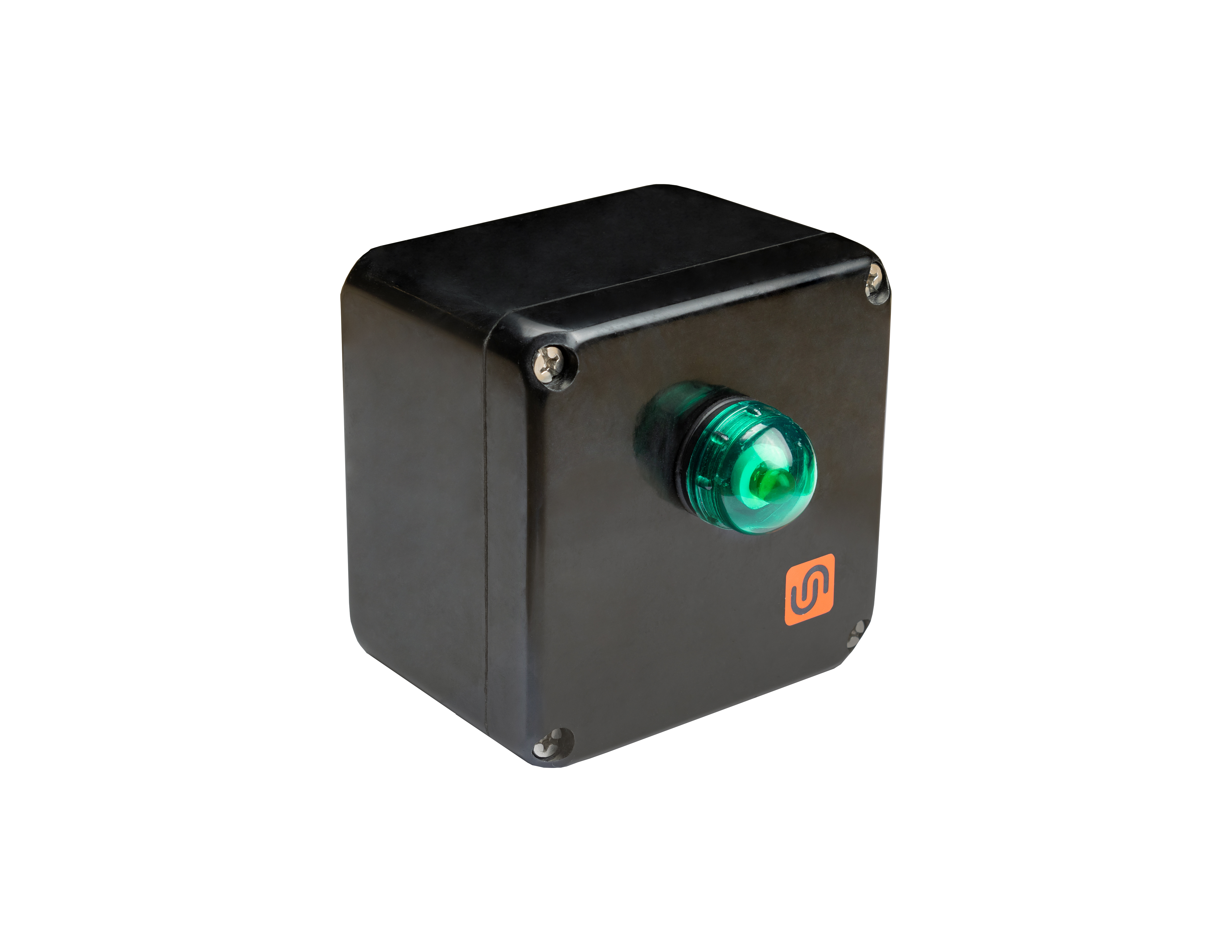

ИС - индикатор световой, в том случае, если индикатор не требуется, индекс не указывается;
ДУ – дренажное устройство, в том случае, если дренажное устройство не требуется, индекс не
указывается;
Х4 – маркировка взрывозащиты: 1 Exe II T6…T3 Gb;
Х5 - вид климатического исполнения коробок В1,5 или ОМ1 по ГОСТ 15150;
МФРП. 685563.002 ТУ – обозначение технических условий.
|
Размер
|
250х250х120 |
|
Клеммный набор
|
12х35мм² |
|
Способ крепления
|
2 кронштейна РВ |
|
Количество кабельных вводов
|
2 — 6 |
|
Максимальный рабочий ток, А
|
До 110 |
|
Маркировка взрывозащиты
|
1 Exe II T6…T3 Gb |
|
Максимальное напряжение, однофазной нагрузки В
|
До 550 |
|
Степень пылевлагозащиты
|
IP66 |
|
Диапазон температур окружающей среды, °С
|
От минус 60 до плюс 55 |
